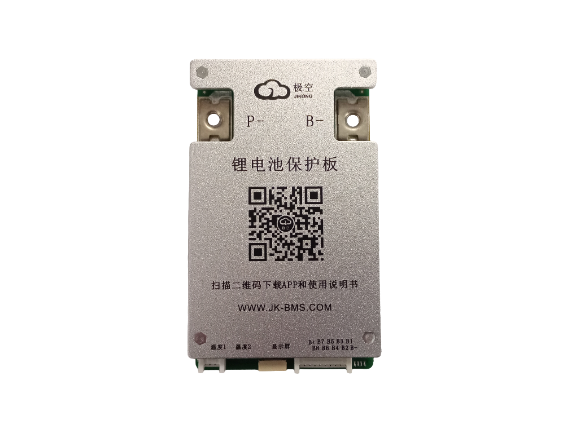

BMS Jikong JK-BD4A8S4P 4-8s 40A Smart, akt. balancer 0,4A

Popis produktu

Podporované typy baterií:

• Li-Ion (3S-8S)
• LiFePO4 (4S-8S)
• LTO (6S-8S)

Elektrické parametry:

• Nominální proud nabíjení/vybíjení: 40A
• Špičkový proud vybíjení: 60A
• Balancovací proud: 0,4A
• Přesnost napětí: ±3mV
• Odpor hlavního obvodu MOSFET: 2,8mΩ

Funkční vlastnosti

Aktivní balancování funguje kontinuálně nezávisle na režimu nabíjení nebo vybíjení baterie, využívá superkondenzátor jako dočasný nosič energie pro přenos energie z článku s nejvyšším napětím do článku s nejnižším napětím. Na rozdíl od pasivního balancování neprodukuje odpadní teplo.

Komunikační rozhraní:

• Bluetooth funkce s Android a iOS aplikací
• RS485 podpora pro vzdálené ovládání
• UART-TTL konektor (4 piny JST 1.25mm rozteč) s baudrate 115200

Ochranné funkce:

• Ochrana proti zkratu
• Ochrana proti přebití a hlubokému vybití
• Záložní sběr napětí

Fyzické rozměry a provoz:

• Rozměry: 121 × 73 × 18 mm
• Hmotnost: 300 g
• Provozní teplota: -30°C až 70°C

Obsah balení:

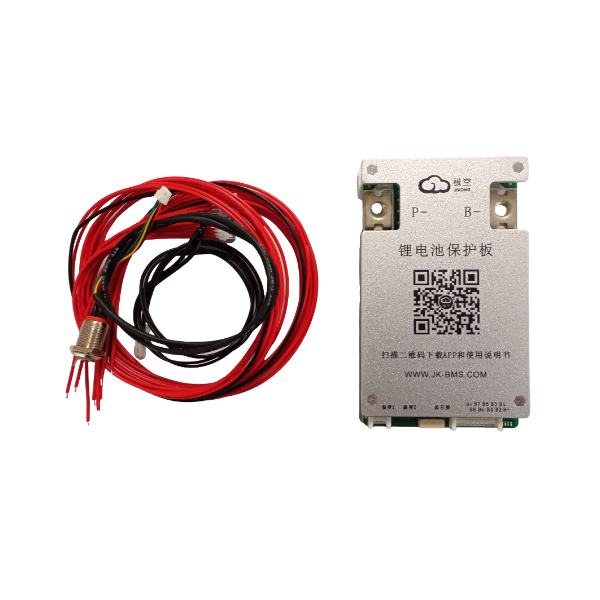

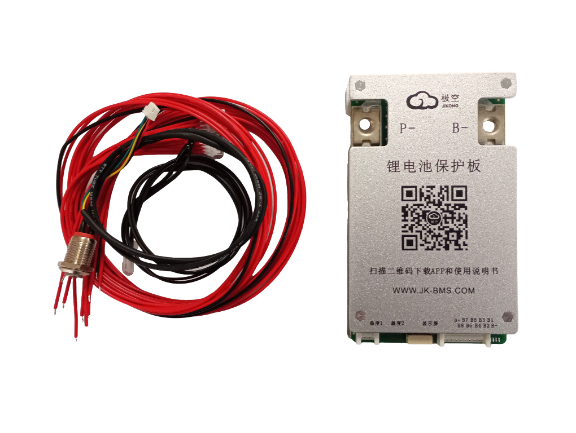

• BMS, balanční vodiče, 2x teplotní čidlo, tlačítko, návod

Aplikace a kompatibilita

JIKONG BMS se široce používá v domácích energetických úložných systémech, karavanových energetických systémech, záložních zdrojích, elektrických vysokozdvižných vozících, elektrických motocyklech, golfových vozících, elektrických lodích a dalších bateriových sestavách elektrických nástrojů.

Kompatibilita s napěťovými úrovněmi:

• Pro LiFePO4: napětí nabíječky = počet sériových článků × 3,65V
• Pro ternární lithium: napětí nabíječky = počet sériových článků × 4,25V

Nuance a omezení

Důležité upozornění: Pro lithiové baterie musíte použít nabíječku speciálně navrženou pro lithiové baterie. Nikdy nepoužívejte nabíječku pro olověné baterie, protože by mohla překročit napěťovou toleranci MOSFET ochranné desky.

Technické poznámky:

• RS485 má 2 různá rozhraní - jedno je používáno pouze pro BD4A8S4P/B1A8S20P/B2A8S20P
• Hardware verze 11.xw, software 11.24
• Senzor typu baterie je poměrně neužitečný, protože BMS vždy hlásí stejnou hodnotu (Ternary Lithium) bez ohledu na nastavený typ baterie

Doporučené kroky pro implementaci

Před instalací:

• Ověřte kompatibilitu s vaším typem a počtem článků
• Připravte vhodnou nabíječku pro lithiové baterie
• Stáhněte si mobilní aplikaci pro Android/iOS

Při instalaci:

• Dodržujte správné zapojení balancovacích vodičů
• Připojte NTC teplotní čidlo pro monitorování teploty
• Nakonfigurujte parametry přes Bluetooth aplikaci

Po instalaci:

• Otestujte všechny ochranné funkce
• Zkontrolujte správnou funkci balancování
• Nastavte vhodné limity proudu podle vaší aplikace

Aplikace: ke stažení podle QR kódu na produktu nebo z webu výrobce.

Další užitečné linky:
Dokumentace a komunikační protokoly
Driver pro Venus OS (Victron)
Protokoly pro propojení s dalšími zařízeními.
Diskusní fórum ohledně RS485 komunikace

Po nahrání ovladačů do Venus OS (Rasberry Pi, Cerbo GX atd.) BMS posílá data do Victron zařízení přes RS485 viz přiložené obrázky.

VAROVÁNÍ: určeno pro odbornou montáž, není určeno pro laiky. Neodborná montáž může způsobit zničení elektroniky nebo úraz při montáži (popálení při zkratu), popřípadě požár. Pokud nevíte přesně, co děláte, neobjednávejte a svěřte montáž odbornému servisu. Na vady způsobené neodbornou montáží se nevztahuje záruka!
