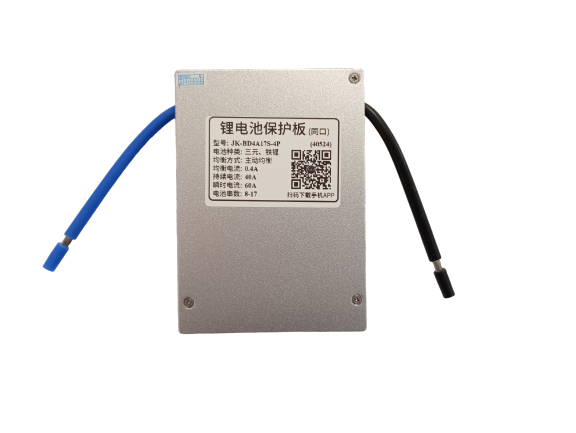

BMS Jikong JK-BD4A17S4P 8-17s 40A Smart, akt. balancer 0,4A

Popis produktu

• Pracovní napětí (systém baterie): 20–100 V (odpovídá až 17s Li-ion/LiFePO₄ sestavě).
• Podporovaný počet článků: Li-ion 7–17S, LiFePO₄ 8–17S, LTO 14–17S (široká kompatibilita napříč chemiemi).
• Balancování: Aktivní energetické vyrovnávání s proudem až 0,4 A (přesun energie z článků s vyšším napětím do nižších, místo pasivního pálení přebytku).
• Maximální trvalý proud: 40 A (nabíjení i vybíjení společným portem; špičkově až 60 A krátkodobě).
• Ochrana proti přepětí/přebití: Nastavitelná od ~1,2 V do 4,35 V na článek (umožňuje použití různých typů baterií, např. LiFePO₄ ~3,6 V, Li-ion ~4,2 V).
• Ochrana proti podvybití: Nastavitelná v obdobném rozsahu ~1,2–4,35 V na článek (lze nastavit bezpečné minimum dle typu článku, např. 2,5–2,8 V pro Li-ion/LiFePO₄).
• Ochrana proti nadproudu: Nastavitelná mez od 10 A do 40 A (BMS odpojí výstup při překročení; zpoždění odpojení lze nastavit v rozsahu 2–120 s).
• Ochrana proti zkratu: Ano (okamžité odpojení při detekci zkratu).
• Měření článků: Rozsah měřeného napětí 1–5 V na článek, s přesností ±5 mV (velmi přesné monitorování napětí každého článku).
• Teplotní čidla: Podpora až 3 externích NTC senzorů pro monitorování teplot baterie/BMS.
• Komunikace a ovládání: Vestavěné Bluetooth BLE (pro spojení s mobilní aplikací Jikong na Android/iOS – umožňuje sledovat napětí, teploty, proud, stav vybalancování a nastavovat parametry). Dále volitelné rozhraní RS485/CAN pro integraci do systémů (např. komunikace s invertorem) a podpora modulu GPS pro vzdálený dohled nad baterií.

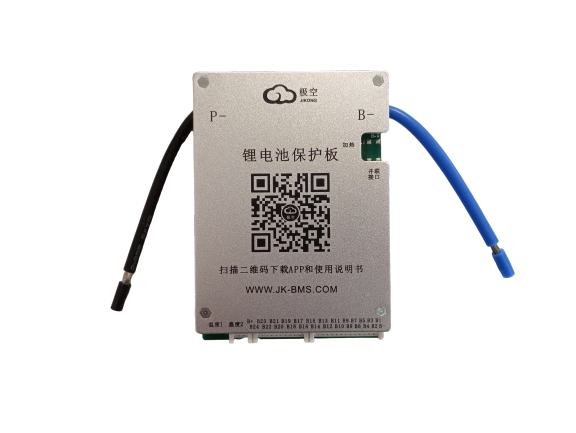

• Další vlastnosti: Vestavěný coulomb counter (počítadlo pro přesné měření odebrané/nabitě kapacity a stav nabití), odpojování na společném portu (common port pro nabíjení/vybíjení – sdílený záporný pól B-/P-). BMS má hliníkový povrch pro lepší chlazení.
• Provozní podmínky: Pracovní teplota -30 °C až +70 °C. Vlastní spotřeba zařízení je zhruba 0,6 W v klidovém stavu (bez balancování) a ~0,72 W při aktivním balancování.

Komunikační rozhraní: bluetooth, RS485 (nutný převodník z TTL), CANBUS (nutný převodník)
Rozměry: 116x83x18mm
Hmotnost: 247g

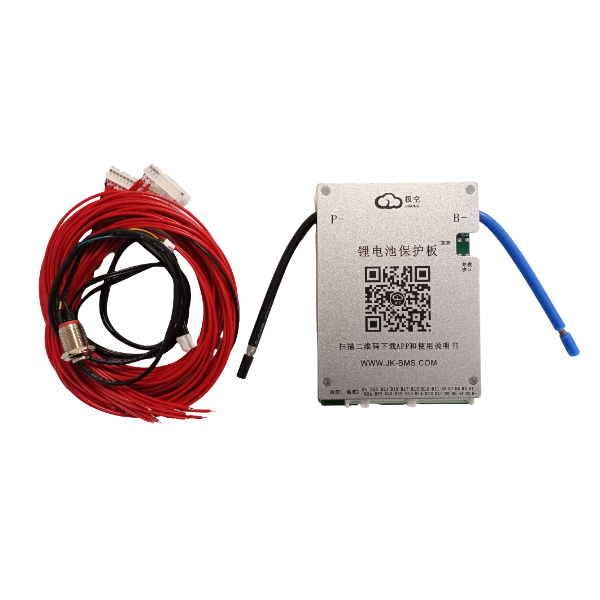

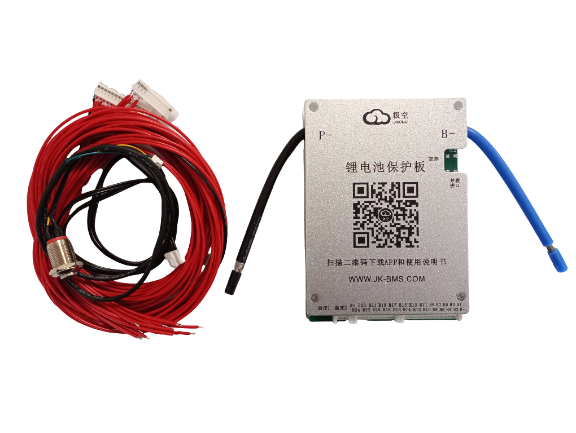

Obsah balení: BMS, balanční vodiče, 2x teplotní čidlo, tlačítko, návod

Aplikace: ke stažení podle QR kódu na produktu nebo z webu výrobce.

Další užitečné linky:
Dokumentace a komunikační protokoly
Driver pro Venus OS (Victron)
Protokoly pro propojení s dalšími zařízeními.
Diskusní fórum ohledně RS485 komunikace

Po nahrání ovladačů do Venus OS (Rasberry Pi, Cerbo GX atd.) BMS posílá data do Victron zařízení přes RS485 viz přiložené obrázky.

VAROVÁNÍ: určeno pro odbornou montáž, není určeno pro laiky. Neodborná montáž může způsobit zničení elektroniky nebo úraz při montáži (popálení při zkratu), popřípadě požár. Pokud nevíte přesně, co děláte, neobjednávejte a svěřte montáž odbornému servisu. Na vady způsobené neodbornou montáží se nevztahuje záruka!
