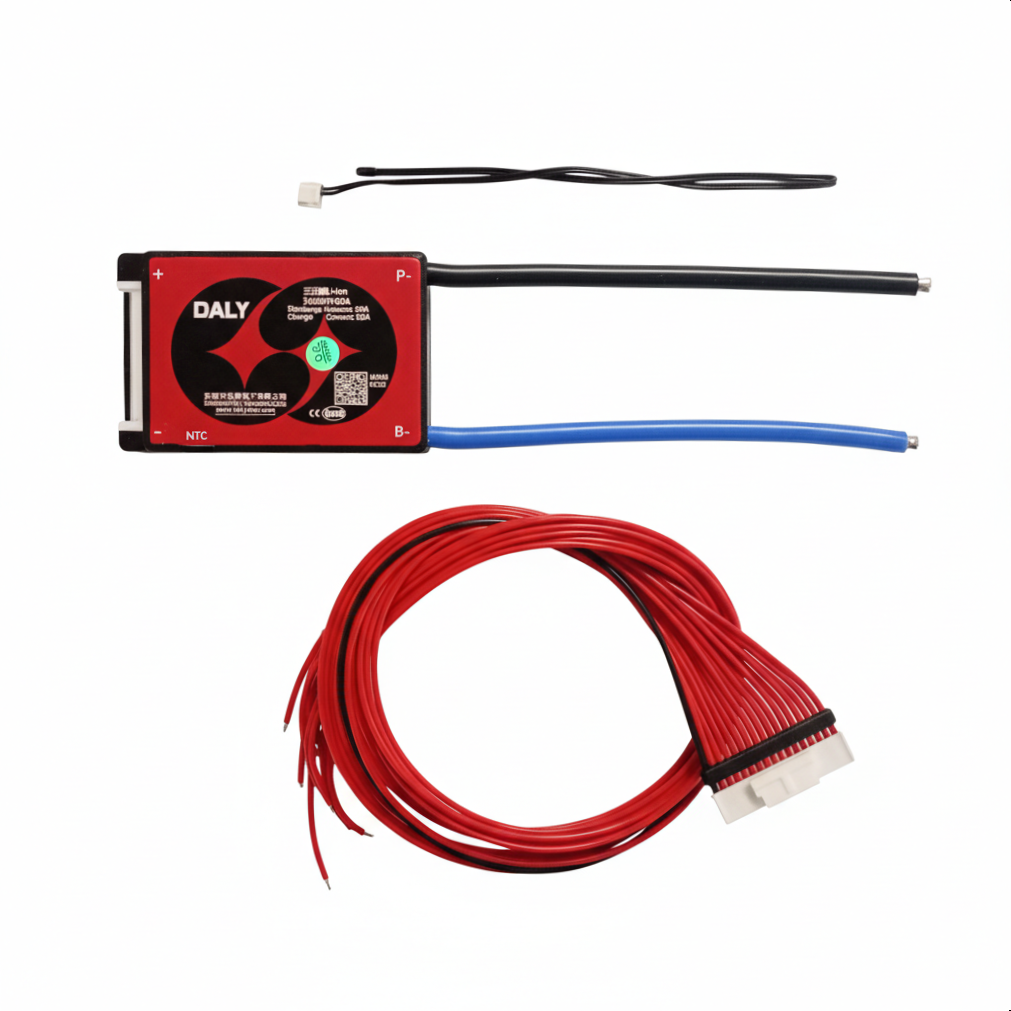

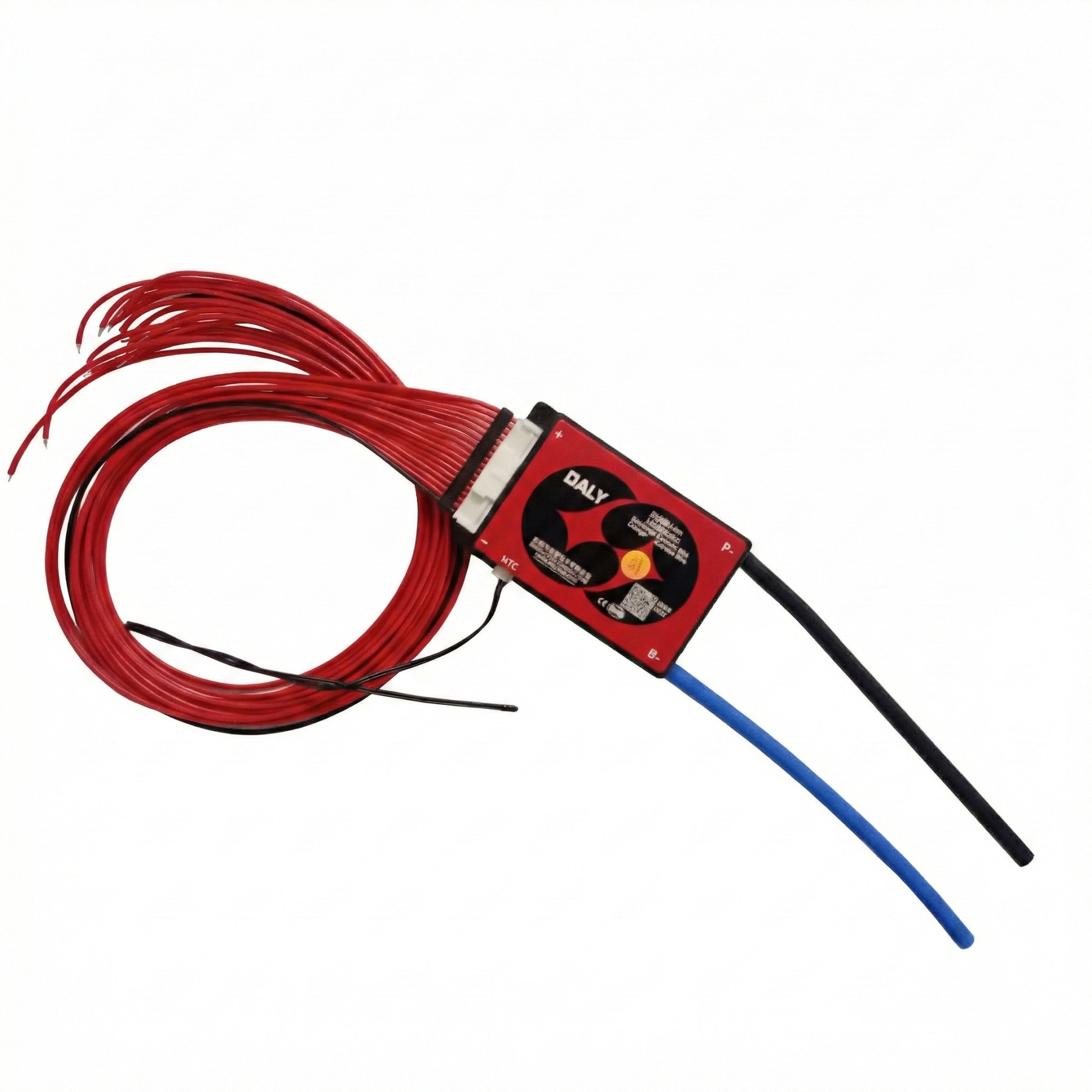

BMS Daly 16s Li-ion 60A common port s balancerem

Popis produktu

BMS Daly 16S Li-ion 60A Common Port je určen pro 60V (nominálně 59,2V) lithiové akumulátory s 16 články v sérii. Tato verze s "common portem" využívá stejné vodiče pro nabíjení i vybíjení, což zjednodušuje zapojení v systémech jako jsou elektrokola nebo solární úložiště.

Technické specifikace

• Typ baterie: Li-ion (NCM/NCA) s nominálním napětím 3,7 V na článek.
• Trvalý vybíjecí proud: 60 A.
• Maximální nabíjecí proud: 60 A (v závislosti na konkrétní revizi může být u některých verzí omezen na 30 A).
• Ochrana proti přebití: Detekce při 4,25 V ± 0,05 V na článek.
• Ochrana proti podbití: Detekce při 2,8 V ± 0,1 V (u některých verzí nastaveno na 2,7 V).
• Balanční funkce: Pasivní balancování začíná typicky při napětí článku nad 4,1 V s balančním proudem cca 30 mA až 100 mA.
• Provozní teplota: -20 °C až 60/70 °C.
• Vnitřní odpor: ≤ 20 mΩ.
• Rozměry: 74x43x13mm - bez kabeláže

Zapojení a instalace (Common Port)
Při instalaci je nutné dodržet přesné pořadí zapojení, aby nedošlo k poškození elektroniky:

1. B- kabel (silný modrý): Připojte k hlavnímu zápornému pólu celé baterie.
2. Balanční konektor (tenké vodiče): Začněte černým vodičem (B0-) na hlavní záporný pól, poté postupně připojujte červené vodiče k jednotlivým kladným pólům článků (B1+, B2+ ... až B16+).
3. P- kabel (silný černý): Slouží jako společný výstup pro záporný pól zátěže i nabíječky.
4. Kladný pól (B+): Zátěž i nabíječka se připojují přímo na hlavní kladný pól baterie.

Klíčové vlastnosti

• Ochrany: BMS monitoruje teplotu (přes externí NTC čidlo), zkrat (detekce v řádu stovek mikrosekund) a nadproud.
• Odolnost: Standardní Daly BMS jsou prachotěsné, vodotěsné a odolné proti nárazům.
• Aktivace: Po prvním zapojení může být nutné BMS aktivovat připojením nabíječky nebo stisknutím tlačítka na Bluetooth modulu (pokud je jím verze vybavena).

Poznámka: Před připojením balančního konektoru do BMS vždy multimetrem ověřte správné napětí na pinech (mělo by být mezi 3,0 V a 4,2 V u Li-ion), abyste předešli zkratu.

VAROVÁNÍ: určeno pro odbornou montáž, není určeno pro laiky. Neodborná montáž může způsobit zničení elektroniky nebo úraz při montáži (popálení při zkratu), popřípadě požár. Pokud nevíte přesně, co děláte, neobjednávejte a svěřte montáž odbornému servisu. Na vady způsobené neodbornou montáží se nevztahuje záruka!
